Виды габионов: сварные, коробчатые и матрацные

Когда-то слово «габион» вызывало ассоциации только с суровыми военными укреплениями или масштабными стройками гидроэлектростанций. Сегодня эти конструкции стали привычной частью городского пейзажа и загородных участков. Однако за общим названием «клетка с камнями» скрывается целый мир инженерных решений, каждое из которых создано для своей уникальной задачи.

Представьте, что вам нужно укрепить крутой склон, который грозит сползти на дорогу. Или, может быть, вы хотите создать стильный, но непроницаемый забор для своего дома? А может, ваша цель — защитить берег пруда от размывания? Для каждого из этих случаев существует свой тип габиона, который можно выбрать на сайте проиводителя terra-m.ru . Ошибка в выборе может стоить дорого: неправильная конструкция не выдержит нагрузки или, наоборот, вы переплатите за избыточную прочность там, где нужна лишь декоративная функция.

В этой статье мы разберем «большую тройку» габионных конструкций, которые правят бал в современном строительстве: коробчатые, матрацные и сварные габионы. Вы узнаете, почему одни из них называют «универсальными солдатами», другие — «гибкой броней», а третьи стали любимцами ландшафтных дизайнеров. Мы не просто перечислим их характеристики, а объясним, как работает каждый вид, в чем его суперсила и где его применение станет единственно верным решением.

Готовы разобраться в тонкостях инженерной сетки и камня? Тогда давайте начнем с самых основ и посмотрим, чем отличается профессиональный подход от любительского.

Сварные и плетеные габионы: в чем главная разница

Если посмотреть на фотографии готовых объектов, неискушенный зритель может не заметить разницы: и там, и там — сетка, набитая камнями. Но для инженера или строителя различие между плетеными и сварными габионами так же велико, как между кроссовками для бега и резиновыми сапогами. Оба вида обуви защищают ноги, но используют их в совершенно разных ситуациях.

Разница кроется в самой ДНК материала — в способе производства сетки и том, как она ведет себя под нагрузкой.

Плетеные габионы (Сетка двойного кручения)

Это классика гидротехники и дорожного строительства. Сетку для них вяжут на специальных станках, скручивая проволоки между собой в шестиугольные ячейки (похожие на пчелиные соты). Ключевое слово здесь — двойное кручение.

• Как это работает: Если вы случайно перекусите одну проволоку в такой сетке, дыра не расползется. Узел двойной скрутки держит соседние ячейки, сохраняя целостность всего полотна.
• Главная суперсила — гибкость. Плетеный габион ведет себя как живой организм. Если грунт под ним просядет или его ударит волна, он не треснет. Сетка просто слегка растянется, и конструкция мягко примет новую форму, продолжая выполнять свою работу.
• Идеальное применение: Там, где есть движение и высокие нагрузки. Укрепление сползающих склонов, защита берегов рек, строительство дамб, дорожные насыпи на слабых грунтах.

Сварные габионы (Жесткая решетка)

Этот тип пришел к нам из Европы как элемент дизайна. Сетка здесь не плетется, а сваривается из толстых прутьев (4–6 мм) перпендикулярно друг другу. Ячейки получаются строго прямоугольными или квадратными.

• Как это работает: Сварка создает жесткую, несгибаемую решетку. Стенки такого габиона идеально ровные, как по линейке. Они не выпирают «пузырем» под весом камня, если грамотно установлены стяжки.
• Главная суперсила — эстетика и геометрия. Сварной габион выглядит аккуратно и дорого. Он держит форму сам по себе, как жесткий короб.
• Ахиллесова пята: Сварные точки — это слабые места. При сильной деформации (например, если склон поползет) сварка может лопнуть, и сетка разойдется. Именно поэтому их редко используют для серьезных инженерных защит.
• Идеальное применение: Ландшафтный дизайн и малая архитектура. Заборы (пергоны), скамейки, клумбы, оформление фасадов, подпорные стенки небольшой высоты на стабильном грунте.

Сравнительная таблица: шпаргалка для выбора

Коробчатые габионы ГСИ-К: универсальные сооружения

Если попросить строителя нарисовать габион, он с вероятностью 99% нарисует именно коробчатую конструкцию. Это самый распространенный и востребованный тип габионных сетчатых изделий (ГСИ-К). По сути, это большие прямоугольные корзины, которые работают как гигантские кирпичи в конструкторе.

Характеристики и размеры

Коробчатые габионы производятся из стальной сетки двойного кручения с шестиугольными ячейками (обычно 8х10 см). Чтобы такая большая "корзина" держала форму и не расползалась, внутри через каждый метр устанавливают диафрагмы — сетчатые перегородки. Благодаря им габион даже под весом нескольких тонн камней сохраняет геометрию параллелепипеда.

Стандартные размеры (по ГОСТ Р 52132-2003):

• Длина: от 1,5 до 4 метров. Самый популярный размер — 2 метра.
• Ширина: Стандартно 1 метр.
• Высота: 0,5 или 1 метр. Это позволяет легко комбинировать их по высоте, как блоки.

Где применяются ГСИ-К?

Коробчатые габионы — это «тяжелая артиллерия» в мире укреплений. Их используют там, где нужны масса и устойчивость.

1. Подпорные стены. Это их главная специализация. Стена из габионов работает как гравитационное сооружение: она удерживает грунт за счет собственного колоссального веса. В отличие от бетона, ей не нужен глубокий фундамент и сложный дренаж — вода просто проходит сквозь камни.
2. Защита от оползней. На склонах дорог и в горах из них строят ступенчатые террасы, которые стабилизируют подвижный грунт.
3. Берегоукрепление. Если берег реки крутой и обрывистый, его "одевают" в стену из коробчатых габионов. Для работы в воде используют сетку с дополнительным ПВХ-покрытием, которое не боится коррозии десятилетиями.

Особенности монтажа

Сборка коробчатых габионов напоминает оригами из металла. Они поставляются в плоских пачках. На месте их раскладывают, поднимают стенки и связывают углы проволокой или специальными скобами. Главный секрет надежности: пустые короба сначала связывают между собой в единую цепочку, и только потом заполняют камнем.

Матрацы Рено: гибкая защита берегов и склонов

Матрац Рено — это младший, но более широкий брат коробчатого габиона. Назван он в честь реки Рено в Италии, где больше ста лет назад впервые применили эту технологию для спасения берегов от размыва. Официально они называются матрацно-тюфячными изделиями (ГСИ-М), но строители по всему миру используют более благозвучное итальянское имя.

В чем их особенность?

Главное отличие матраца от короба — это пропорции. При большой площади (длина до 6 метров, ширина 2 метра) они имеют очень малую высоту — всего 17, 23 или 30 сантиметров. Это делает их невероятно гибкими.

• «Вторая кожа» ландшафта. Если коробчатый габион — это жесткий блок, то матрац Рено работает как тяжелое, но гибкое одеяло. Он плотно прилегает к грунту, повторяя все его неровности.
• Защита от подмыва. Благодаря своей гибкости, матрац может деформироваться, не ломаясь. Если вода подмоет грунт под ним, конструкция просто плавно осядет, закрыв собой образовавшуюся яму и остановив дальнейшее разрушение.

Сферы применения

Матрацы Рено — это лучшие друзья гидротехников и дорожников. Их используют там, где нужно закрыть большую площадь от эрозии.

1. Облицовка каналов и дамб. Ими выстилают дно и борта каналов. Шероховатая поверхность камней снижает скорость потока воды, но при этом пропускает её, не создавая гидростатического давления.
2. Фундамент для подпорных стен. Часто под стену из высоких коробов сначала кладут «подушку» из матрацев Рено. Она выступает за пределы стены (образуя так называемый «фартук») и защищает основание от подмыва течением.
3. Ландшафтный дизайн. На дачных участках ими укрепляют пологие склоны оврагов или создают декоративные спуски к воде. Сквозь матрац легко прорастает трава, и через пару лет берег выглядит как естественный зеленый склон, который, однако, тверд как камень.

Нюансы укладки

Матрацы Рено всегда укладывают на слой геотекстиля. Их разделяют на секции внутренними диафрагмами через каждый метр, чтобы камень не смещался внутри «тюфяка». При укладке на крутых склонах их дополнительно прибивают к земле анкерами (деревянными кольями или арматурой), чтобы вся конструкция не сползла вниз под собственным весом.

Цилиндрические габионы: конструкции для аварийных работ

Их называют «колбасками» или «мешками», и это самые гибкие бойцы габионного фронта. В отличие от коробок и матрацев, цилиндрические габионы (ГСИ-Ц) не имеют ребер жесткости. Это просто мешок из сетки, завязанный с торцов, как конфета. Такая конструкция позволяет им изгибаться в любую сторону, принимая форму рельефа.

Назначение: когда времени нет

Цилиндрические габионы — это спецназ МЧС. Их используют там, где другие виды габионов установить невозможно или слишком долго.

• Аварийные работы на дамбах. Когда плотину прорывает и вода хлещет через край, строить стену из коробок некогда. Цилиндрические габионы заполняют камнем заранее и краном сбрасывают прямо в поток воды. Они ложатся на дно хаотично, цепляясь друг за друга и создавая надежную запруду за считанные часы.
• Работа «вслепую» под водой. Их можно укладывать на дно реки без водолазов, просто скатывая с берега или с баржи. Благодаря гибкости они сами находят удобное положение на неровном дне.
• Фундамент для подпорных стен. В условиях сильного течения или зыбкого дна цилиндры используют как «подошву» для основной стены из коробчатых габионов.

Характеристики

Стандартные диаметры цилиндров — 0,65 м и 0,95 м. Длина может варьироваться от 2 до 4 метров. Сетка для них используется только двойного кручения и, как правило, с усиленным покрытием (цинк + ПВХ), так как работают они всегда в агрессивной водной среде.

Сварные габионы в ландшафтном дизайне

Если плетеные габионы — это «рабочие лошадки» инженерной защиты, то сварные габионы — это аристократы ландшафтного дизайна. Их главная задача — радовать глаз, зонировать пространство и создавать уют. Благодаря идеально ровной форме ячеек (обычно квадрат 50х50 или прямоугольник 50х100 мм), они выглядят графично и современно, отлично сочетаясь с деревом, стеклом и бетоном.

Пергоны: заборы нового поколения

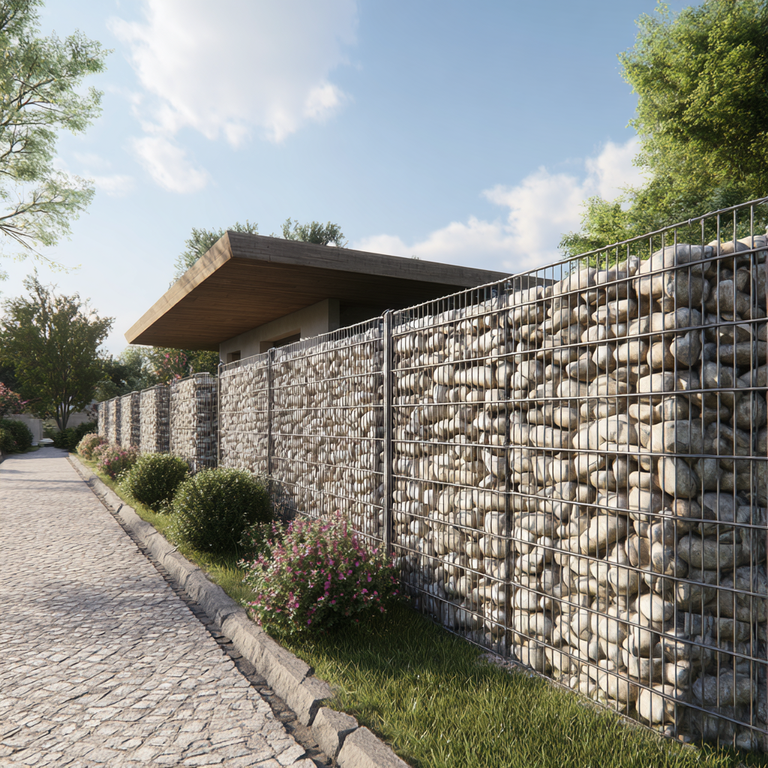

Самое популярное применение сварной сетки — это пергоны (от немецкого Pergone). Это узкие и высокие заборы, толщиной всего 20–30 см. В отличие от традиционных массивных стен, они не требуют мощного ленточного фундамента — часто достаточно точечного бетонирования столбов.

• Наполнитель как декор. В узкую сетку пергона можно засыпать не только серый гранит. В ход идет цветное стекло (эрклез), которое потрясающе светится, если внутри проложить светодиодную ленту. Используют также белый мрамор, древесные спилы или даже шишки для эко-стиля.
• Зонирование. Невысокие пергоны используют как бордюры, отделяющие зону патио от сада или парковку от газона.

Садовая мебель и малые формы

Сварная сетка настолько жесткая, что из нее делают каркасы для уличной мебели, которая не боится ни дождя, ни снега.

1. Скамейки. Классика жанра: два кубических габиона служат опорами, а сверху кладется шлифованная деревянная доска. Такая скамья стоит десятилетиями, не шатается и не гниет снизу.
2. Клумбы и кашпо. Из сетки собирают многоуровневые цветники. Землю засыпают во внутренний мешок из геотекстиля, а внешние стенки заполняют красивым камнем. Корни растений в такой клумбе отлично «дышат» и не перегреваются летом.
3. Мангальные зоны. Габионы не горят, поэтому их часто используют как основание для уличных очагов или столов для барбекю.

Важный нюанс выбора

Для декоративных габионов критически важно качество проволоки. В отличие от подводных конструкций, они всегда на виду. Поэтому выбирайте сетку только горячего цинкования (плотность цинка не менее 250 г/м²). Дешевая сетка с электролитическим цинкованием начнет ржаветь в местах сварки уже после первой зимы, и рыжие потеки на красивых камнях испортят весь вид.

Габионы с армирующей панелью: система Террамеш

Если вы посмотрите на высокие дорожные насыпи (иногда высотой с 10-этажный дом), которые стоят почти вертикально и не падают, знайте — скорее всего, там работает система Террамеш. Это уже не просто «корзина с камнями», а сложное инженерное решение для армирования грунта. Его уникальность в том, что оно объединяет лицевую защитную стену и горизонтальное армирование насыпи в один неразрывный элемент.

Как это работает?

Представьте обычный коробчатый габион, у которого дно не заканчивается задней стенкой, а продолжается длинным «хвостом» на несколько метров вглубь насыпи. Этот «хвост» и есть армирующая панель.

• Принцип сэндвича. Строительство идет послойно. Ставится ряд габионов, их «хвосты» расстилаются по земле. Сверху насыпается и утрамбовывается грунт. Затем следующий слой.
• Сцепление. Сетка «хвоста» зажимается между слоями грунта. За счет трения она намертво удерживает огромный массив земли от сползания. Грунт сам себя держит, опираясь на арматуру.
• Монолитность. В этой системе нет слабых узлов соединения между фасадом и анкером, так как сетка цельная. Оторвать лицевую часть от армирующей панели невозможно, не порвав саму сталь.

Виды системы Террамеш

1. Классическая система (Террамеш Систем). Лицевая часть выполнена из привычного каменного габиона. Используется там, где нужна брутальная защита от камнепадов или воды.
2. Зеленый Террамеш (Green Terramesh). Самое элегантное решение. Фасад здесь наклонный (около 70 градусов) и изнутри проложен биоматом с семенами трав. Камень не нужен! Лицевая грань засыпается плодородным грунтом. Через пару месяцев после монтажа стена зарастает травой и полностью сливается с природой, оставаясь при этом мощным бетонным монолитом по прочности.

Интересный факт: Такие системы позволяют строить подпорные стены высотой до 30 метров и более, что практически невозможно для обычных гравитационных габионов.

Как правильно выбрать тип габиона под задачу

Вы уже знаете, что габионы бывают разными, как автомобили: есть «внедорожники» для грязи, есть «спорткары» для красоты, а есть «грузовики» для тяжелой работы. Ошибка на этапе выбора может стоить дорого: либо конструкция развалится через пару лет, либо вы просто закопаете деньги в землю, купив слишком мощное решение для простой задачи.

Чтобы не прогадать, воспользуйтесь нашей сводной таблицей-путеводителем.

Шпаргалка: какой габион выбрать?

3 главных совета от инженеров

1. Смотрите на покрытие. Если габион будет контактировать с водой (пруд, канава) или стоять у дороги (реагенты), берите сетку только с ПВХ-покрытием (серый или зеленый пластик поверх цинка). Обычная оцинковка в агрессивной среде прослужит в 2-3 раза меньше.

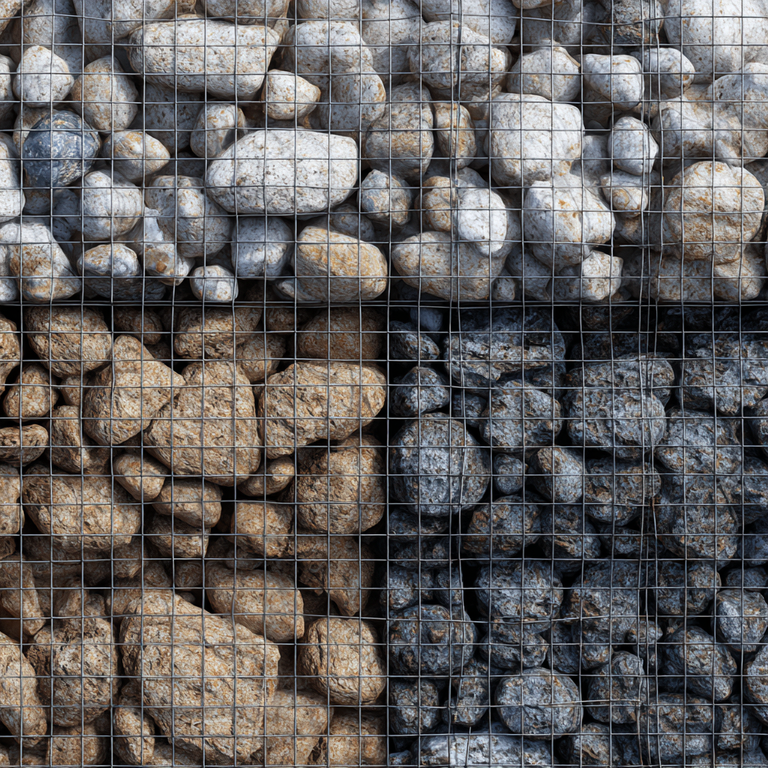

2. Размер камня имеет значение. Камень должен быть крупнее ячейки сетки, но не слишком огромным. Идеальная фракция — 1,5–2 размера ячейки. Для стандартной сетки 8х10 см лучше всего подходит камень фракции 100–250 мм.
3. Не смешивайте типы без нужды. Пытаться построить забор из матрацев Рено (поставив их на ребро) — плохая идея. Они не имеют нужной жесткости. Используйте каждый элемент по его прямому назначению.

Сводная таблица характеристик

Чтобы окончательно разложить всё по полочкам, мы собрали ключевые параметры всех видов габионов в одну наглядную таблицу. Сравнивайте и выбирайте именно то, что нужно вашему проекту.
